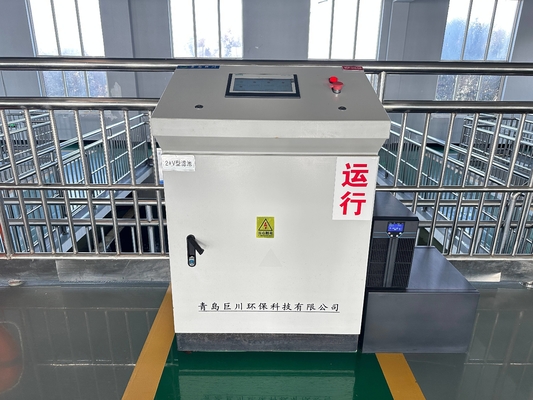

O nosso painel de controlo PLC é um dispositivo de controlo inteligente especificamente concebido para o sistema de filtros de tipo V.Aproveitando a tecnologia avançada de controlador lógico programável (PLC) juntamente com a experiência profissional em tratamento de água, este painel de controlo facilita a gestão precisa dos processos de manutenção do nível da água e de lavagem.Isto garante não só o funcionamento eficiente do sistema de filtragem, mas também a estabilidade sustentada da qualidade da água.
 |

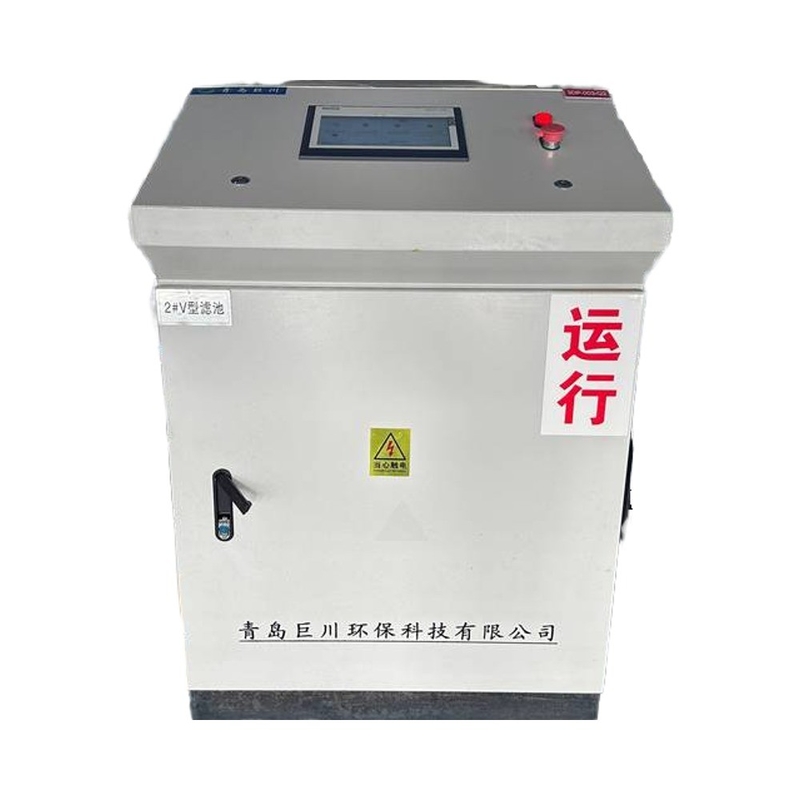

70*50*120cm Central de água elétrica automática de baixa tensão PLC Painel de controle do gabinete Função de desligamento por falha
Detalhes do produto:
| Lugar de origem: | Shandong, China |
| Marca: | Juchuan |
| Número do modelo: | IHM |
Condições de Pagamento e Envio:
| Preço: | $14,899.00/pieces 1-4 pieces |
|---|
|
Informação detalhada |
|||
| Interface de comunicação: | Outros, TCP RJ45 | Nome do produto: | Painel de controlo PLC para estação de bombeamento de água crua |
|---|---|---|---|
| Qualidade: | 100% testado e funcional | Garantia: | 1 ano |
| Função: | Protecção contra sobrecarga, desligamento por falha | Tamanho: | 70*50*120cm |
| Tipo: | painel de controle do hmi do plc | MOQ: | 1 peça |
| Aplicação: | Automatização industrial | Pacote: | Caixa de madeira da exportação padrão com pálete |
Descrição de produto
Nome do produto | Painel de controlo PLC para filtro tipo V | Marca | Juchuan |
Número do modelo | JCK-003 | Origem | Qingdao, China |
Tipo | Armário/Panel de controlo HMI PLC | MOQ | 1 peça |
Função | Iniciar Parar, monitorizar | Grau de protecção da concha | IP55 |
Aplicação | Indústria de tratamento de água, estação de bombeamento de água, outros cenários industriais | Material da concha | Q235 Chapa de aço/ 304 Chapa de aço inoxidável |
Características | Protecção contra sobrecarga, desligamento por falha | Tamanho | 70*50*120cm |
Voltagem | AC220V | Cores | RAL7035 Branco |
Corrente | 25A | Pacote de transporte | Caixa de madeira de exportação padrão com palete |
Frequência de saída | 50 Hz | Garantia | 12 meses |
Painel de controlo PLC paraFiltro do tipo V
Controle de filtragem: O PLC ajusta a abertura da válvula com base no nível de água e na perda de cabeça dentro do filtro.que permitam a filtragem automática com um nível e um caudal constantes da águaAlém disso, o PLC pode gerir a activação de filtros individuais com base no fluxo de água que entra.princípio "primeiro arranque, primeiro parada" para abrir ou parar os filtros em conformidade- Controle de refluxo: quando o ciclo de filtragem termina ou o diferencial de pressão pré-definido é atingido, o PLC inicia o procedimento de refluxo:Uma vez que o nível da água recuar para o canal de drenagem, feche a válvula de escoamento e abra a válvula de refluxo. (2) Ative o soprador, depois de 5 segundos, abra a válvula de ar de refluxo para purgar o filtro com ar durante 1 minuto.(3) Abrir a válvula de refluxo e iniciar a bomba de água de refluxo para conduzir um refluxo simultâneo de ar e água que dura 7 minutos. (4) Fechar a válvula de ar de refrigeração; após 5 segundos, desactivar o ventilador e abrir a válvula de diafragma de ar para ventilação.Proceder a uma lavagem por 5 minutos usando água limpa antes de parar a bomba de água de lavagem por 5 minutosApós um atraso de 5 segundos, fechar a válvula de retorno da água, depois fechar a válvula de escoamento da retorno da água.Todo o processo de lavagem de volta normalmente dura cerca de 25 minutos, embora estes tempos sejam ajustáveis para acomodar requisitos operacionais específicos.
Caixa/Cabinet: Rittal 700*500* 1200 ((H*W*D) Série PLC: Siemens S7-1200/1500 Série Interruptor: Schneider Electric IC65N Série Relais: Honeywell CR Série de comutação de alimentação:Computador anfitrião da série Siemens PSU: Computador Industrial Advantech IPC-610L Monitor: DELL 24 polegadas Sistema operacional: Windows 10 SCADA profissional: WellinTech King SCADA
Controle por PLC:O sistema possui alta confiabilidade, escalabilidade e capacidades de programação flexíveis, garantindo um controle robusto e adaptável de vários processos.
HMI:Equipado com uma interface de tela sensível ao toque, o sistema permite uma operação intuitiva, monitoramento em tempo real e configuração de parâmetros, melhorando a interação do usuário e a eficiência do controle.
Diagnóstico de falha:A detecção e processamento de falhas em tempo real são características integrais do sistema, garantindo a rápida identificação e resolução de problemas para manter uma operação estável e minimizar o tempo de inatividade.
Instalações de tratamento de águas residuais urbanas; Tratamento de águas residuais industriais.
Controle da filtração
O painel de controlo PLC assegura um controlo preciso do processo de filtragem do filtro tipo V. Ajusta automaticamente a velocidade e a duração da filtragem com base em programas pré-definidos e condições lógicas,assegurar a remoção eficaz dos sólidos em suspensão e das impurezas pelo material do filtro.
Controle de refluxo
O painel de controlo dispõe de uma função automática de lavagem em retalho, activada quando o material do filtro fica obstruído ou a eficiência da filtração diminui.restabelecimento do desempenho de filtragem do filtro.
Múltiplos modos de processo
O painel de controle suporta vários modos de processo, incluindo retrolavagem programada, retrolavagem por diferença de pressão e modos de retrolavagem forçada.Os utilizadores podem selecionar o modo adequado de acordo com as necessidades específicas, permitindo ajustes flexíveis nas operações.
Monitorização e alarme em tempo real
Equipado com um sistema de monitorização em tempo real, o painel de controlo monitora continuamente parâmetros-chave como a diferença de pressão, a taxa de escoamento e a qualidade da água.Qualquer anomalia desencadeia sinais de alarme imediatos., alertando os operadores para que tomem as medidas necessárias.
Monitorização e gestão a distância
O painel de controlo PLC oferece capacidades de monitorização e gestão remotas.permitir o acompanhamento em tempo real do estado do processamento e facilitar os ajustes e operações a partir de qualquer lugar.
Monitorização e controlo remotos
Os utilizadores podem monitorizar remotamente o estado de funcionamento do sistema em tempo real através de ligação à rede ou comunicação sem fios.permitir a gestão inteligente remota.
Interface fácil de usar
O painel de controle possui uma interface intuitiva e fácil de usar, incluindo um HMI e botões de operação.
Fácil instalação e manutenção
O painel de controle é acompanhado de manuais detalhados de instalação e manutenção, o que facilita a instalação, operação e manutenção..Garantia da qualidade
Mantemos parcerias estáveis com líderes da indústria de componentes de alta qualidade..
Bem-vindo a Juchuan!
Dedicados a um rigoroso controlo de qualidade e a um serviço atencioso ao cliente, os nossos experientes funcionários estão sempre disponíveis para discutir as suas exigências e garantir a plena satisfação do cliente.Esforçar-se para melhorar a qualidade da vida humana é a missão da JuchuanNós acolhemos calorosamente os clientes de casa e do exterior para estabelecer cooperação e criar um futuro brilhante conosco juntos.
1P: Para que tipo de estação de bombeamento de água crua é adequado o painel?R: O nosso painel de controlo PLC foi concebido para ser utilizado em estações de bombeamento de água bruta de todos os tipos e tamanhos, incluindo, mas não limitado a, estações de bombeamento de água fluvial, lago ou subterrânea.2Q: Quais são as principais funções do painel de controlo?R: O nosso painel de controlo PLC tem uma variedade de funções, incluindo controlo automático, monitorização do estado de funcionamento da bomba de água, diagnóstico de falhas e funções de alarme,bem como monitoramento e operação remotos.3P: É à prova d'água e à prova de pó?R: Certamente. O nosso gabinete de controlo apresenta um design à prova de água e poeira, que atende ao padrão de nível de protecção IP55, garantindo um funcionamento estável mesmo em condições ambientais adversas.4P: É fácil de instalar e operar?O nosso painel de controlo foi concebido para simplicidade e facilidade de utilização, equipado com uma interface de operação intuitiva,e acompanhado de instruções de instalação e de utilização pormenorizadas para facilitar o uso.5P: É compatível com os sistemas existentes de estações de bombeamento de água?R: Sim, o nosso painel de controlo PLC é compatível com a maioria dos sistemas de estações de bombeamento de água crua existentes e também pode ser personalizado para satisfazer requisitos específicos.6Q: Fornece suporte técnico e serviço pós-venda?A: Oferecemos um suporte técnico completo e serviço pós-venda, incluindo instalação, comissionamento, formação, manutenção e suporte remoto,para garantir uma experiência de serviço satisfatória para os nossos clientes.7Q: Quanto custa o painel de controlo?R: O custo do painel de controle varia com base no modelo, configuração e requisitos de personalização.Oferecemos cotações específicas e programas personalizados adaptados às necessidades e orçamentos dos nossos clientes.8P: E quanto à fiabilidade e durabilidade?R: O nosso painel de controlo está equipado com componentes líderes na indústria, garantindo uma excelente fiabilidade e durabilidade.Garantia da segurança e fiabilidade de todo o sistema.
